BING® : système d'analyse de la qualité des bois

Équipement industriel et d'analyse terrain Ressources naturelles et territoires
Comment contrôler efficacement la qualité mécanique d’une pièce de bois lorsque celle-ci n’est pas visible de l’extérieur ? Cirad’Innov vous propose un système de mesure non destructive des caractéristiques mécaniques du bois et de ses dérivés, rapide et portable.

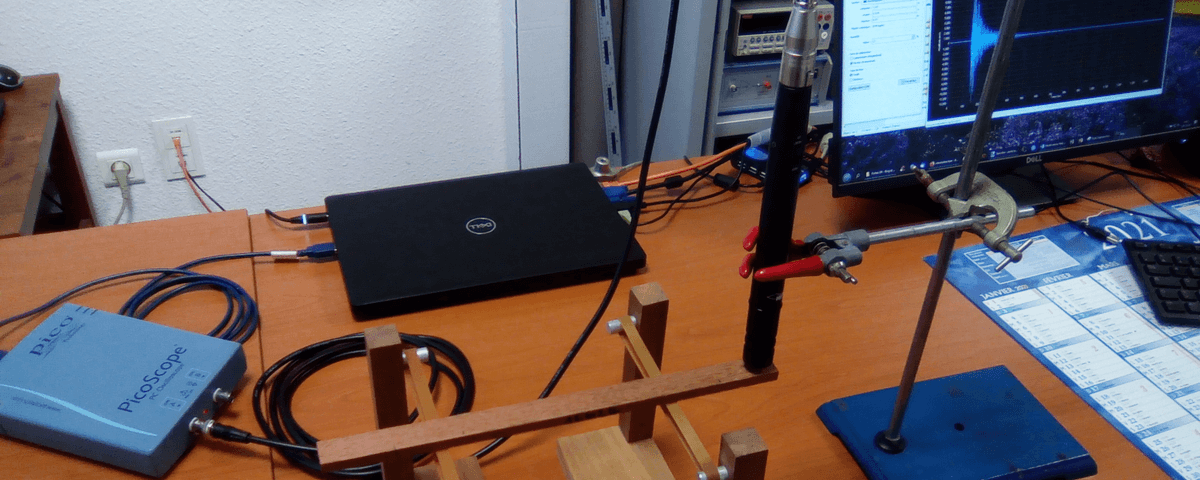

Dispositif de contrôle non destructif de la qualité mécanique des bois par méthode vibratoire

Dispositif de contrôle non destructif de la qualité mécanique des bois par méthode vibratoire. © L. Brancheriau, Cirad

Un outil de diagnostic efficace pour identifier la dégradation du bois

BING® analyse les vibrations émises par une pièce de bois après percussion permettant de déterminer rapidement la qualité du bois et sa possible dégradation. Le système BING® est portable et peut être utilisé en extérieur. Le système BING® est un outil de contrôle qualité d’intérêt sur l’ensemble du cycle de vie d’un élément en bois. Il  contribue à une bonne démarche d’analyse des dangers et points critiques pour leur maîtrise (HACCP de l’anglais « Hazard Analysis Critical Control Point »).

Stade de développement

TLR9 - Validation du système dans un environnement réel - solution transférable en l'état pour application/diffusion immédiate.

TLR9 - Validation du système dans un environnement réel - solution transférable en l'état pour application/diffusion immédiate.

BING®, outil de diagnostic bois rapide et portable

Découvrez tous les atouts du système :

  • Un diagnostic en moins de 20 minutes ;
  • Des résultats fiables ;
  • S’utilise sur tous types de matériaux massifs ;
  • S’adapte à différents capteurs de vibration ;
  • Une double alimentation (secteur ou batterie) ;
  • Portable, permet les interventions in situ à travers le territoire ;
  • Ne nécessite aucun équipement de laboratoire ;
  • Offre un potentiel de développement d’applications sur mesure.

BING®, un allié des industriels du bois et des services de maintenance ou de contrôle de salubrité

Pour les industriels de la transformation du bois

Le système permet de :

  • Classer les bois sciés ;
  • Détecter les défauts de fabrication ;
  • Contrôler des bois ronds ou des poteaux in situ.

Pour les services internes ou externes chargés d’évaluer la salubrité et la sûreté de certaines infrastructures ou installations (infrastructures publiques, etc.),

BING® renforcera votre expertise afin :

  • De diminuer les risques de dommages liés à l’effondrement de certaines pièces de bois ;
  • D’assurer le remplacement des pièces défectueuses avant que les dégradations n’amplifient les dommages et ne se révèlent plus coûteuses.

Comment bénéficier de l’outil BING®?

Le dispositif actuel, associé à notre expertise, permet le développement sur mesure d'applications spécifiques adaptées à vos besoins.

Des modules de formation sont proposés à la demande et notre équipe d’experts peut assurer ou former votre personnel à la maintenance du système.

Contactez-nous pour un devis personnalisé.
L’équipe de recherche
L’équipe bois de l’unité de recherche BioWooEB est experte en bois tropicaux et méditerranéens. Elle accompagne les opérateurs du secteur bois : exploitants forestiers et aménagistes, entreprises de 1ère  et 2ème  transformation (unités artisanales, PME, industriels), maîtres d’ouvrage, maîtres d’œuvre, architectes, bureaux de contrôle, bureaux d’études, etc. en France et dans les pays producteurs.

Références et propriété intellectuelle

Publications

Paradis, Sébastien & Brancheriau, Loïc & Baillères, Henri (2017). Bing: Beam Identification by Non destructive Grading. 10.18167/62696e67.

Loïc Brancheriau et Henri Baillères (2002) " Natural vibration analysis of wooden beams: a theoretical review ", Wood Science and Technology, Springer – Verlag (Ed), Vol. 36, N°4, pp. 347-365

Loïc Brancheriau, Henri Baillères et Christian Sales (2006) "Acoustic resonance of xylophone bars: experimental and analytic approaches of frequency shift phenomenon during the tuning operation of xylophone bars", Wood Science and Technology, Vol. 40, N°2, pp. 94-106.

Loïc Brancheriau (2006) "Influence of cross section dimensions on the Timoshenko’s shear factor – Application to wooden beams in free-free flexural vibration", Annals of Forest Science, Vol. 63, N°3, pp. 319-321.

Loïc Brancheriau, Henri Baillères, Pierre Détienne, Joseph Gril et Richard Kronland (2006) "Key signal and wood anatomy parameters related to the acoustic quality of wood for xylophone-type percussion instruments", Journal of Wood Science (Japan Wood Research Society), Vol. 52, N°3, pp. 270 - 273.

Mitsuko Aramaki, Henri Baillères, Loic Brancheriau, Richard Kronland-Martinet, Solvi Ystad (2007) "Sound quality assessment of wood for xylophone bars", Journal of the Acoustical Society of America, Vol. 121, N°4, pp. 2407–2420.

Traoré B., Brancheriau L., Perré P., Stevanovic T., Diouf P. (2010) “Acoustic quality of vène wood (Pterocarpus erinaceus Poir) for xylophone instruments manufacture in Mali”, Annals of Forest Science, 67(8): 815-821.

Brancheriau L., Kouchade C., Brémaud I. (2010) “Internal friction measurement of tropical species by various acoustic methods”, Journal of Wood Science, 56(5):371–379.

Brancheriau L. (2014) "An alternative solution for the determination of elastic parameters in free-free flexural vibration of a Timoshenko beam", Wood Science and Technology, 48(6):1269-1279.

Barré J.-B., Bourrier F., Brancheriau L., Bertrand D., Rey F. (2018) "Effects of fungal decay on elasticity and damping of small-diameter silver fir logs assessed by the vibrational resonant method", Wood Science and Technology, 52(2):403-420.
